机械式扫频振动试验机概述及用途：

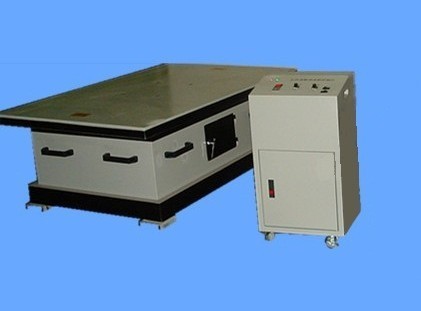

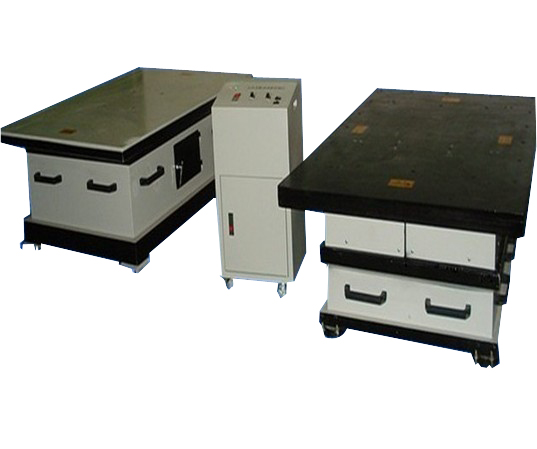

DYJX系列机械式扫频振动试验机由激振台体和控制台体组成。本振动试验机采用复合型工业材料制造，精密加工，台体美观大方，人性化操作及控制，采用专用测控模块，使设备工作更稳定、更可靠。

机械式扫频振动试验机广泛适用于通讯、电子、汽车、家用电器、玩具等行业中质量体系认证的振动检验，本类型设备适用于发现早期故障，模拟实际工况考核和结构强度试验。本系列产品也可用于各种产品的科研和生产线上的耐振检查试验，使您的产品质量有了强有力的可靠保证。

机械式扫频振动试验机特点：

1、采用最先进可程式技术，可以设定程序，多段扫频可同时工作的功能

具有单点、段、多段的时间定时、倒计功能

2、先进频率控制器，数字化控制与显示频率，PID调节功能，使设备工作更为定、可靠

3、控制参数实时同步显示，可随时切换，无须人工干预。

4、精确达到可控制效果，并可预示控制曲线图

5、精密型设计制造，一体式垂直工作台体，外观精美，超静音工作

6、机台底座采用避振装置，安装方便，运行平稳，无需安装地脚固定螺丝

7、内嵌式振幅预测程序及调幅容易

8、九点同步激振，台面振动均匀

9、无级调整振幅，定频及扫频操作功能适应不同行业多种试验要求

10、增加抗干扰电路,解决因强电磁场对控制电路干扰

11、增加工作时间设定器，使测试产品达到更好测试要求

机械式扫频振动试验机性能参数：

1、功能：正弦波、调频、扫频、可程式、调幅、最大加速度（需计算）、时间控制、

2、外体尺寸约L*H*W：700×600×580mm  台面尺寸700×600×40（可以定制）

3、振动方向：垂直、

4、最在试验负载： 100kg+10kg

5、调频功能：在频率范围內任一频率可调

6、扫频功能（0.01Hz）：(上频率/下频率/时间范围)可任意设定真正标准来回扫频

7、可程式功能（0.01Hz）：16段每段可任意设定(频率/时间)可循环

8、倍频功能（0.01Hz）：32段成倍数增加①低到高频②高到低频③低到高再到低频/可循环

9、对数功能（0.01Hz）：①下到上频②上到下频③下到上再到下频--3种模式对数/可循环

10、振动机功率（KW）：2.5

11、振幅（可调范围mmp-p）：0 -4.5mm（低频率甩动时最大振幅可以达10mm）

12、振动波形：正弦波

13、时间控制：任何时间可设(秒为单位)

14、电源电压（V）：220±10%/10A

15、精密度：频率可显示到0.01Hz,精密度0.1Hz

16、振动频率：1～100HZ可设置

机械式扫频振动试验机主要配置

1、控制系统环节：

滤波装置；

编程程序一套；

保护装置一套；

功率放大器；

正弦波电路装置；

程序指令装置；

控制仪接口箱；

信息处理板；

正弦波（扫频、定频）控制，半正弦波控制。

2、振动台体系统环节：

隔磁功能；

振动装置一套；

振动台体一台；

振动发生机；

台体冷却低噪音装置（风冷）。

3、出厂附件：

万能夹具一套（免费），

保修卡一套；

合格证一套；

U盘一个；

操作说明书一本；

运输包装一套。

 机械式扫频振动试验机相关配置说明：

A．激振台体部分：

1．台面材料采用16mm铝合金精密加工制作；

2．底座材料采用35mmA3钢板加工制作；

3．围板材料采用5mma3钢板防静电喷涂制作；

4．内部弹簧钢片采用‘日本’进口65M精密加工制作；

5．边框采用40*40角铁制作；

6．电机采用2.5KW上海原装；

7．风扇采用1.5W‘富士康’原装产品；

8．底座减震胶采用‘上海’产的产品；

9．台体所有紧固螺栓，螺母都采用浙江产的产品；

10．所有接口端子都采用‘日本’原装进口的。

B．控制台体部分：

1．机箱采用5mmA3钢板防静电喷涂制作；

2．控制仪表采用‘台湾东菱’的产品；

3．风扇采用1.5W‘富士康’原装产品；

4．所有接口端子都采用‘日本’原装进口的；

5．变频器采用2.2KW‘日本’富士的（测控模块）；

6．脚轮采用国产的。

机械式扫频振动试验机安全操作注意事项：

l  勿在爆炸性环境下操作

l  不要在放有易燃易爆品的地方使用仪器.在这种环境下使用

l  何电气仪器都有可能造成安全伤害。

l  保护地线：打开电源前确保接好了保护地线,否则将造成潜在的电击伤害。

l  严禁将交流电的零线用作保护地线。

l  供电电源打开电源前应确保供电电源电压与规定的额定电压匹配。

l  保险丝

l  请使用指定的标准保险丝（250V、10A）。

l  更换保险丝前，一定要确认已切断供电电源。

l  严禁短接保险丝管座使用仪器。

l  请勿自行打开仪器的外壳

l  仪器内部有些地方具有高压，未经特别许可，请勿取下仪器外壳和拆卸仪器的任何部件。

l  否则由此造成的一切后果，本公司概不负责。
