恒温恒湿机配制及结构特点

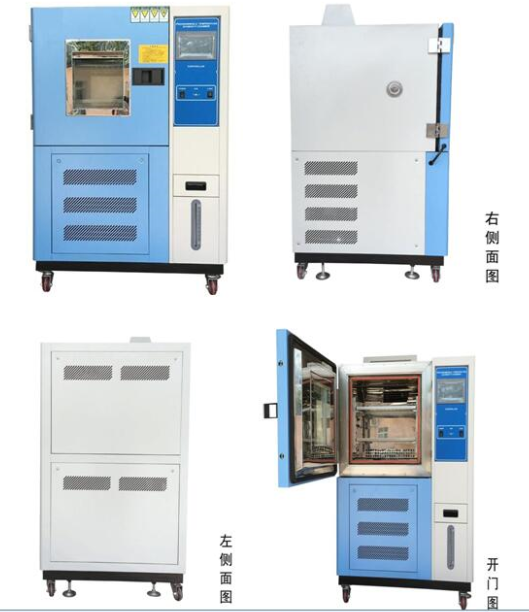

设备结构：

　　(1) 试验箱箱体为整体结构形式，制冷系统位于箱体后下部，控制系统位于试验箱的右侧面。

　　(2)工作室一端的风道夹层内，分布加热器、制冷蒸发器、除湿蒸发器、风叶等装置；试验箱左侧设有Ф50电缆孔，试验箱为单开门(嵌入式门拉手)，采用双层耐老化硅橡胶密封。

(3)箱门上设有观察窗、防霜装置及可开关控制的照明灯。

设备材质：

　　(1)工作室内壁采用SUS304不锈钢板加工成型,壁面应易于清洗。

　　(2)外壳采用优质冷轧板加工成型，表面静电喷粉处理。

　　(3)制冷系统选用法国进口二元复叠泰康全封闭压缩机组。

　　(4)保温隔热层采用硬质聚胺脂发泡及超细保温棉.

　　(5)不锈钢翅电加热器

　　(6)电热表面浅式蒸发加湿器

　　(7)专用电机、离心对流风扇

　　(8)下置式水箱供水，水位自动控制

　　(9)风冷式冷凝器,翅片式对流蒸发器

　　(10) 进口制冷辅助件(美国产膨胀阀，意大利产电磁阀，截止阀，过滤器，美国产压力控制器，油压控制器,避震软管,德国产油分离器等)

　　(11) 温湿度测量采用日本进口PT-100传感器.(干湿球法)

　　(12) 温湿度控制采用韩国TEMI-300温湿度控制器(设置方式按键式).对箱内所需温湿度进行检测和控制，加热加湿执行元件采用SSR固态继电器,可进行多段编程,实现高低温交变.

　　1.空气循环装置：内置循环风道及长轴通风机，使用高效的制冷机和能量调节系统，通过高效通风机进行有效的热交换，达到实现温度变化之目的，通过改善空气的鼓风气流，提高了空气流量及加热器和空气表冷器的热交换能力，通过出风口可调风栓的调节，从而大幅改善了试验箱的温度均匀性.

　　2.采用TEMI-300为温湿度控制器(设置方式为按键式),可实现多段温度编程,控制精度高,可靠性能好, 显示方式为LED点阵式液晶屏显示,显示分辨率温度(0.1℃)、湿度(0.1%RH)、时间(1min),完整显示设定程序图形曲线,控制模式为恒定温度试验，恒定湿热试验，湿热交变程序试验.

　　3. 以进口全封闭风冷压缩机为核心，将冷凝器、蒸发器、板式热交换器、油分离器、膨胀阀、电磁阀、过滤器、压力控制器、预冷器以及管路组成复叠式制冷系统,设计合理效率高,运行节能可靠.

　　4.安全保护措施:控制系统检测到下列保护装置（单列）动作时，应能自动切断整机系统，并能进行报警提示。

　工作室超温保护、电源缺相、漏电保护、鼓风电机过流保护、制冷机超压/过载保护、加热器和加湿器短路/过载保护
