精密高温烤箱DEG-4000 操作说明书
时间: 2020-11-11 14:43:52 来源: 厦门德仪设备有限公司高温干燥箱又名（高温烘箱又叫高温试验箱）采用先进的数控加工设备生产的产品。供工矿企业、化验室外、科研单位等作干燥、烘焙、熔腊、灭菌之用。高温烘箱，顾名思义就是当温度高于500摄氏度的烘箱称为高温烘箱（高温烘箱）。因为当烘箱温度高于500摄氏度之后，其对烘箱本身的材质有很大要求，同时由于高温下气体的运动变得难以控制，因此高温烘箱对温度的均匀性控制提出了更高的要求，这比低温烘箱的要求高得多。选配：控温范围：室温+10～500℃可调、可编程控制、打印机、RS485接口、手机远程控制等附属功能。本公司高温干燥箱另有容积为：50L、70L、140L、240L任意选购！
型号 1. 标称内容积 2. 内箱尺寸 3. 外型尺寸 | DEG-4000 4000 L 高2000 X 宽 2000X 深1000 mm 高2200 X宽2400X深1700 mm |
2. 性能 | |
2.1. 测试环境条件 | 环境温度为+25℃、相对湿度≤85%、试验箱内无试样条件下 |
2.2. 温度范围 | RT+20→+200℃ |
2.3. 升温时间 | 30/min |
2.4. 温度波动度 | ≤±0.5℃ |
2.5. 温度均匀度 | ≤±2℃ |
2.6. 满足试验标准 | GB/T 2423.17-2008 GB/T 2423.18-2008 GB/T 10125-1997 GB/T10587-2006 GB10593.2-1990、 GB/T1765-1979、 GB/T1771-2007、 GB/T12967.3-2008、 GB/T5170.8-2008 IEC、MIL、DIN、ASTM等相关标准 |
3. 结构特征 | |
保温围护结构
| 外壁材料：冷轧钢板烤漆1.2厚 内壁材料： 不锈钢1.2厚 箱体保温材料： A级玻璃纤维. 门保温材料： A级玻璃纤维. |
试验箱标准配置 | 平面嵌入式把手； 门铰链:SUS #304； 风道； 电机； 风轮； |
箱门 | 双开门,由中 把左右开； |
控制面板 | 控制器显示屏、超温保护设定器. 电源开关. |
配电控制柜 | 配电板、排风扇 |
加热器 | 加热系统： 散热管形不锈钢电热器加热 |
电源线孔 | 位于箱体背面 |
5.电气控制系统 | |

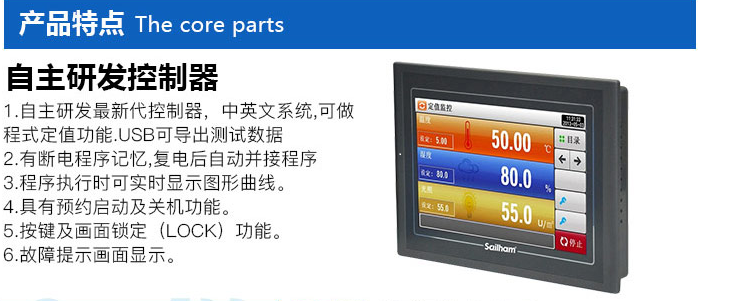

1自主研发控制系统 |
|
2温度控制器 | 采用进口7英寸微电脑彩色液晶显示触控式莹幕直接按键型,中英文表示之广视角,高对比功能之温度同时可程控器,具250组程序12500段次记忆,每段520Hour59Min,可任意分割设定,并附多组PID控制功能. |
3控制器规格 | 精度:温度±0.1℃＋1digit 、 分辨率:温度±0.01℃, 温度斜率:0.1～9.9可设定； 具有上下限待机及警报功能； 温度入力信号传感器PT100； 9组P.I.D控制参数设定,P.I.D自动演算； |
4画面显示功能 | 彩画面对谈式,无须按键输入,屏幕直接触摸选项； 温度设定（SV）与实际（PV）值直接显示； 可显示目前执行程序号码,段次,剩余时间及循环次数； 运转累计时间功能； 温度程序设定值以图形曲线显示,具实时显示程序曲线执行功能； 具单独程序编辑画面,每页较少可输入5个段次温湿度及时间； 中英文可任意切换； 故障提示画面显示； 屏幕可作背光调整； 屏幕显示保护功能可作定时，TIMER或手动关闭设定. |
5程序容量及控制功能 | 可使用的程序组:较大250个PATTEN。 可使用的记忆容量:共12500 SEGMENTS。 可重复执行命令:每一个命令可达32000次。 程序之制作采对谈式,具有编辑、清除、插入等功能。 SEGMENTS时间设定0～540Hour59Min。 可程序时序控制模块装置x2组。 具有断电程序记忆,复电后自动启动并接续执行程序功能。 具RS-232通讯接口。 具USB接口功能。 程序执行时可实时显示图形曲线。 具有自动调节冷冻能力功能。 具有预约启动及关机功能。 具有日期,时间调整功能。 按键及画面锁定（LOCK）功能。 |
6安全保护装置 | |
试验箱 | 可调式超温保护； 空气调节通道极限超温保护； |
其它 | 总电源 ； 漏电保护； 断电保护 |
7其它配置 | |
试样电源控制端子 | 继电器触点控制，AC220V、2A以内（当正常运行时，触点闭合；当设备停机或故障时，触点断开）. |
电源漏电路器 | AC380V、50Hz、 |
电源线缆 | 5芯（4线+保护地线）电缆3米1条（可依客户要求提供） |
USB接口 | 控制器可下载历史曲线及历史数据，历史数据以Excel格式保存,可按日期下载所需数据。历史数据以JPG图片形式保存，可按需要进项放大，缩小，然后下载。 |
9运输 | 试验箱为整体式，整体运输 |
1尺寸 2重量 | 较大运输尺寸（不含包装）：参见 “外形尺寸” 较大运输重量（不含包装）：参见 “重量” |
10使用条件 | 由用户保证下列各项条件 |
1安装场地 | 地面平整，通风良好 设备周围无强烈振动 设备周围无强电磁场影响 设备周围无易燃、易爆、腐蚀性物质和粉尘 设备周围留有适当的使用及维护空间，如下图所示： 3.3 本设备的详细空间尺寸要求见具体的空间尺寸图。 A：不小于80cm B：不小于80cm C：不小于120cm
|
2环境条件 | 温度：5℃～35℃ 相对湿度：≤85% 气压：86kPa～106kPa |
3供电条件 电源
| AC380 V 三相四线+保护地线 设备功率：20 Kw 电压允许波动范围：AC（380±10%）V 频率允许波动范围：（50±0.5）Hz 保护地线接地电阻小于4Ω 要求用户在安装现场为设备配置相应容量的空气或动力开关，并且此开关必须是独立供本设备使用 |
高温箱主要配置名称 | 品牌 |
| 名称 | 品牌 |
接触器 | 施耐德 | 加湿器 | 无 | |
热继电器 | 施耐德 | 加热管 | 台湾合资厂（陆铨） | |
电源总开关 | 日本（三菱） | 温度控制器 | 自主研发 | |
断路器 | 日本（三菱） |
|
| |
继电器 | 日本(和泉) |
|
| |
内箱材质 | 不锈钢 |
|
| |
外箱钢板 | 国产优质 |
|
| |
保温材质 | A级玻璃纤维 |
|
| |
箱门锁 | 台湾 |
|
| |
箱门合页 | 台湾 |
|
|
1、明使用电压是否相符。
2、开排气孔及进气孔至适当位置。（温度越低，孔位越大；温度越高，则相反）
3、本机（电源）键打开后，电源指示灯亮即有电源供应，再依所需温度调整设定温控器，详细温度操作说明请参照温度控制器操作说明书
4、如有加装Timer之机种操作。先设定好温度，再将（计时）键打开，定时器完毕后会切断加热电流（定时器为选配）。
